a) Die Profilierung der Gesimse (Gesimselemente)

ca. 1 Min. · 19 Abbildungen · 0 Glossar

Fig. 316.: Detailzeichnung eines Querschnitts durch eine Sockeldeckplatte mit Wasserschräge.

Fig. 317.: Schematische Profilzeichnung eines Steingesimses mit einer Wassernase.

Fig. 318.: Profilzeichnung eines Werksteingesimses mit Wasserschräge, Tropfnut und stützender Konsole (Fig. 318).

Fig. 319: Profilschnitt eines klassischen Gesimsglieds (Hohlkehle mit Anlauf).

Fig. 320: Querschnitt durch ein klassisches Karnies-Profil mit geometrischen Konstruktionslinien.

Fig. 321: Querschnitt eines Werksteinprofils (Karnies) mit geometrischer Konstruktion.

Fig. 322: Geometrische Konstruktion eines Werksteinprofils (Karnies) im Querschnitt.

Fig. 323: Querschnitt durch ein klassisches, S-förmig profiliertes Gesimsglied (Karnies).

Fig. 324: Geometrische Konstruktion eines geschwungenen Gesimsprofils (Karnies) mit Angabe der Radien und Kreismittelpunkte.

Fig. 325: Profilzeichnung eines S-förmig geschwungenen Gesimses (Karnies) mit geometrischer Konstruktion.

Fig. 326: Geometrische Profilzeichnung eines Werksteingesimses mit Konstruktionslinien.

Fig. 327: Profilzeichnung eines steinernen Gesimses im Querschnitt.

Fig. 328: Geometrische Konstruktionszeichnung eines klassischen Gesimsglieds (Hohlkehle oder Anlauf) im Querschnitt.

Fig. 329: Profilzeichnung eines klassischen Gesimses (Karniesprofil) im Querschnitt.

Fig. 330: Querschnitt durch ein Werksteingesimsprofil mit Wulst und Unterschneidung.

Fig. 331: Profilzeichnung eines steinernen Gesimses (Hohlkehle mit Riemchen und Platte) im Querschnitt.

Fig. 332: Profilzeichnung eines architektonischen Gliedes (Anlauf bzw. Ablauf) mit geometrischer Konstruktion.

Fig. 333: Profilschnitt einer architektonischen Hohlkehle eines Werksteingesimses mit Konstruktionslinien.

Fig. 334: Profilzeichnung eines Steingesimses mit geometrischen Konstruktionslinien.

Diese römischen Formen fanden dann im 14. und 15. Jahrhundert auf italienischem Boden ihre Wiederbelebung durch geniale Architekten, die an massiven, mächtigen Wohnpalästen die moderne Formgestaltung begründeten, die wir die „italienische Renaissance“ nennen. Seit jener Zeit sind diese Bauformen im modernen Werksteinbau bei mehr oder weniger freier Behandlung üblich geblieben, sodass auch wir bei der modernen Gesimsausbildung dieselben am richtigen Ort zu verwenden haben, allerdings ohne in eine starre Nachbildung der sogenannten klassischen Vorbilder zu verfallen. Bestimmend für die moderne Gestaltung von Gesimsen und Gesimsteilen ist immer zunächst die Zweckmäßigkeit und vor allem ein ausgereifter Formensinn!

Die Platte. Die Grundform eines Gesimses bildet zunächst die Platte mit Wasserschräge, die die Mauer abdecken und vor zerstörerischer Nässe schützen soll. Soll das Wasser nicht an der Mauer herablaufen, muss es zum freien Abtropfen gezwungen werden. Hierzu erhält die Platte eine Unterschneidung oder eine Wassernase ( bis ).

Vorheriger Abschnitt4. Die Gesimse Nächster AbschnittPlatte und tragende Glieder

Fig. 316.

Detailzeichnung eines Querschnitts durch eine Sockeldeckplatte mit Wasserschräge.

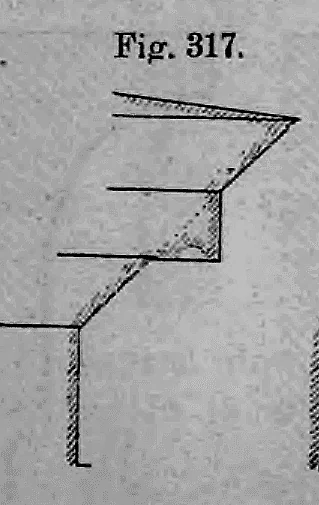

Fig. 317.

Schematische Profilzeichnung eines Steingesimses mit einer Wassernase.

Fig. 318.

Profilzeichnung eines Werksteingesimses mit Wasserschräge, Tropfnut und stützender Konsole (Fig. 318).

Fig. 319

Profilschnitt eines klassischen Gesimsglieds (Hohlkehle mit Anlauf).

Fig. 320

Querschnitt durch ein klassisches Karnies-Profil mit geometrischen Konstruktionslinien.

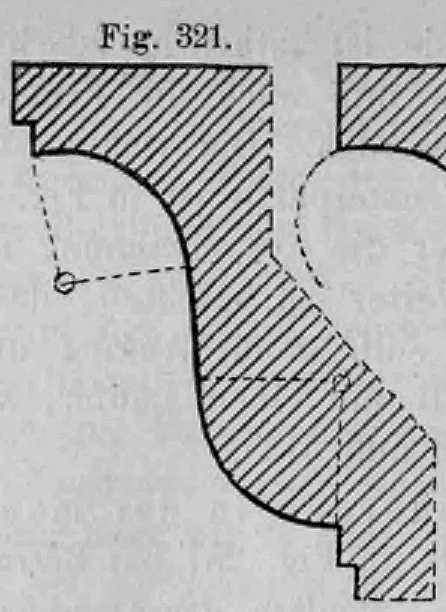

Fig. 321

Querschnitt eines Werksteinprofils (Karnies) mit geometrischer Konstruktion.

Fig. 322

Geometrische Konstruktion eines Werksteinprofils (Karnies) im Querschnitt.

Fig. 323

Querschnitt durch ein klassisches, S-förmig profiliertes Gesimsglied (Karnies).

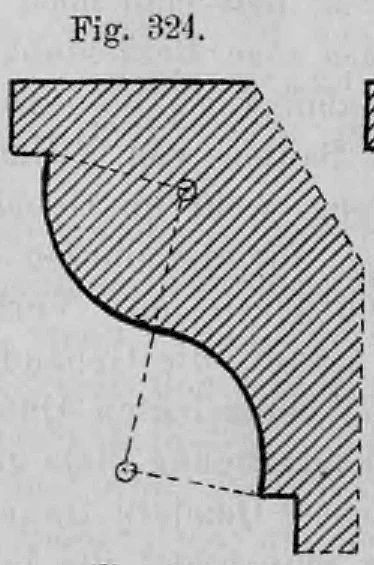

Fig. 324

Geometrische Konstruktion eines geschwungenen Gesimsprofils (Karnies) mit Angabe der Radien und Kreismittelpunkte.

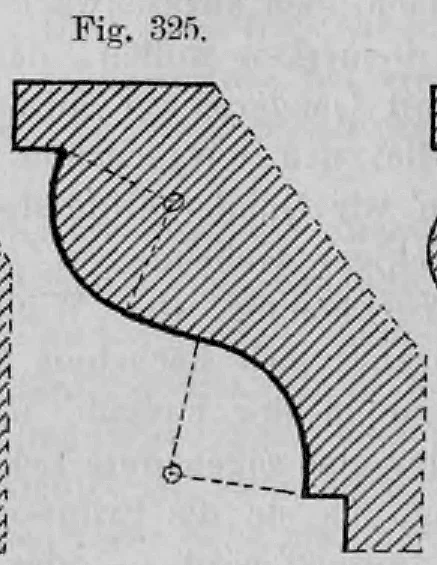

Fig. 325

Profilzeichnung eines S-förmig geschwungenen Gesimses (Karnies) mit geometrischer Konstruktion.

Fig. 326

Geometrische Profilzeichnung eines Werksteingesimses mit Konstruktionslinien.

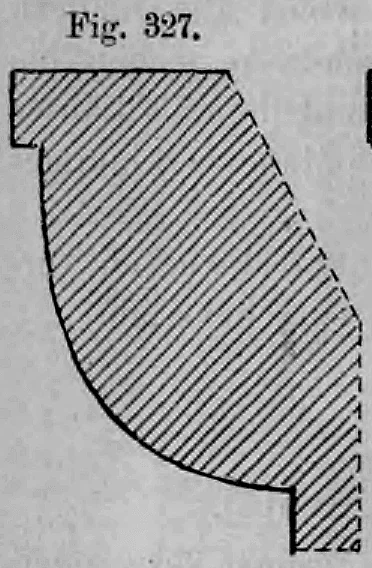

Fig. 327

Profilzeichnung eines steinernen Gesimses im Querschnitt.

Fig. 328

Geometrische Konstruktionszeichnung eines klassischen Gesimsglieds (Hohlkehle oder Anlauf) im Querschnitt.

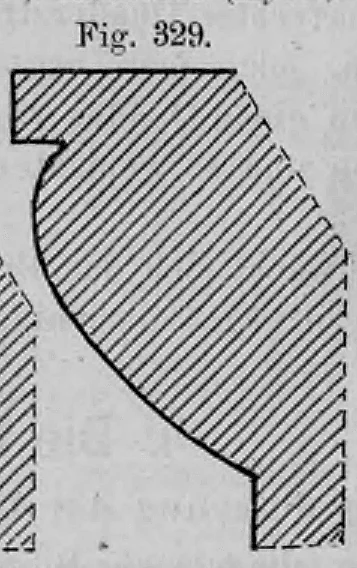

Fig. 329

Profilzeichnung eines klassischen Gesimses (Karniesprofil) im Querschnitt.

Fig. 330

Querschnitt durch ein Werksteingesimsprofil mit Wulst und Unterschneidung.

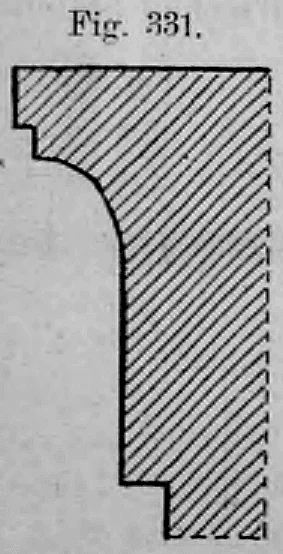

Fig. 331

Profilzeichnung eines steinernen Gesimses (Hohlkehle mit Riemchen und Platte) im Querschnitt.

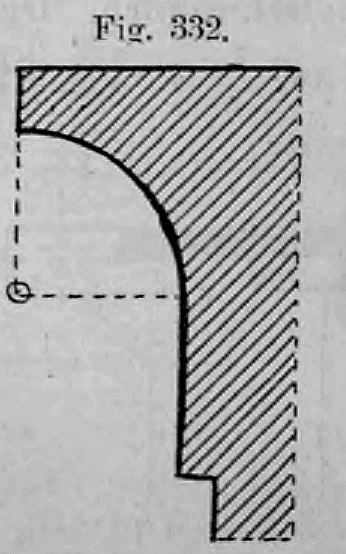

Fig. 332
