Abschnitt 14

Pfeilerendigungen, Rosetten und Formsteinkatalog

ca. 1 Min. · 19 Abbildungen · 0 Glossar

Fig. 74.: Technische Zeichnung einer gotisierenden Giebel- oder Pfeilerendigung (Fiale) aus Backstein mit Maßstab.

Die und bis geben Beispiele von Pfeiler- und Giebelendigungen, welche zum größeren Teil von der bekannten Firma H. B. Röhrs in Hannover auf Lager gehalten werden.

Um diesen Endigungen genügenden Halt zu geben, sind sie in geeigneter Weise mit dem Mauerkörper der Pfeiler beziehungsweise der Giebel zu verankern, wobei die Ankereisen, wie in , über die Mauerendigung hervorragen und mit Blättern, Ranken und dergleichen mehr verziert werden können, oder durch den obersten Stein überdeckt sind.

Eine größere Zahl von Rosetten und Radfenstern (von 45 bis 210 cm Durchmesser) wird durch die bis dargestellt. Diese sind ebenfalls von Röhrs-Hannover in beliebig gewünschter Färbung, mit oder ohne Glasur, zu beziehen und werden natürlich auch von jeder anderen leistungsfähigen Ziegelei nach Zeichnung speziell angefertigt.

zeigt ein reicheres Hauptgesims , mit dem die Fensterpfeiler des Dachgeschosses durch Bogenstellungen in Verbindung gebracht sind.

Die den Fensterpfeilern vorgelegten Dreiviertelsäulen sind in durch Teilzeichnungen in Ansicht, Höhenschnitt und Grundrissen weiter veranschaulicht.

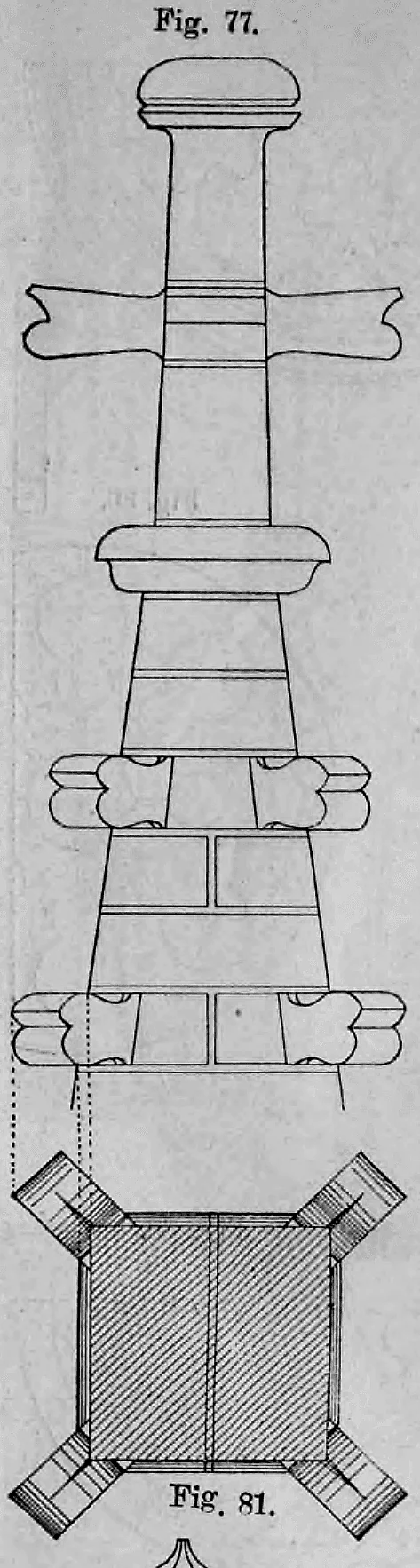

Fig. 77.: Technische Konstruktionszeichnung einer gestuften Pfeiler- oder Giebelendigung im Aufriss und Grundriss.

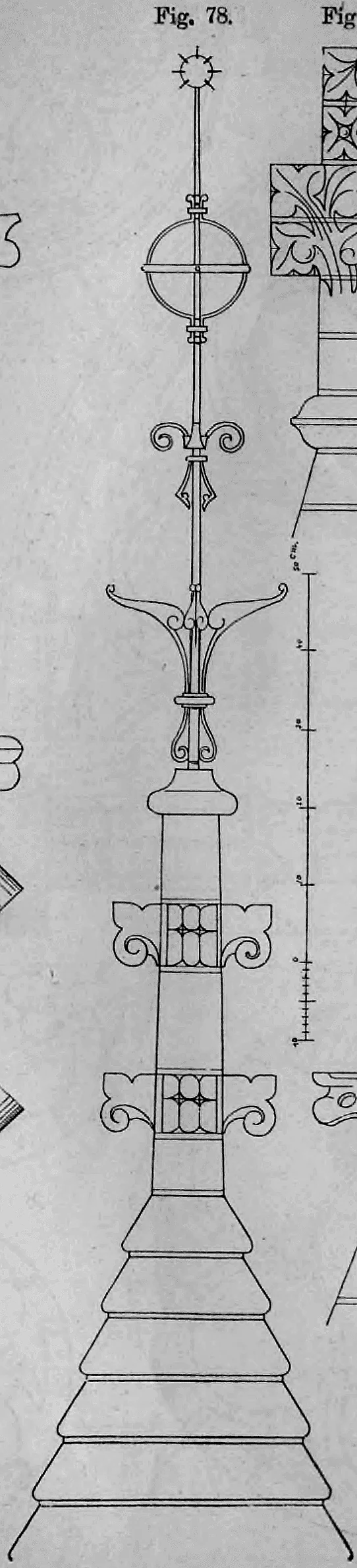

Fig. 78.: Technische Zeichnung einer schlanken Pfeilerendigung mit kunstvollem, schmiedeeisernem Firstschmuck und Verankerung (Fig. 78).

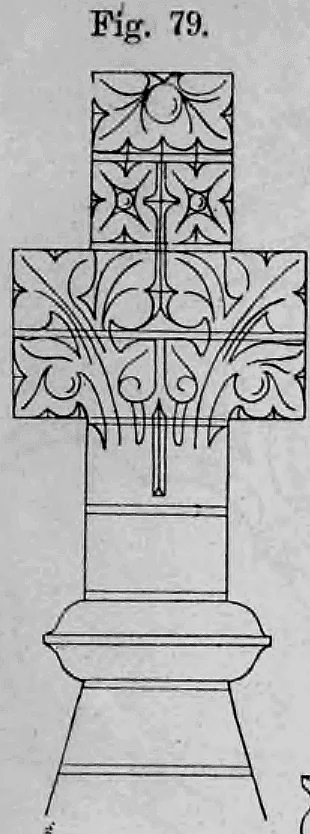

Fig. 79.: Aufrisszeichnung einer Pfeilerendigung mit einem reich ornamentierten Kapitell.

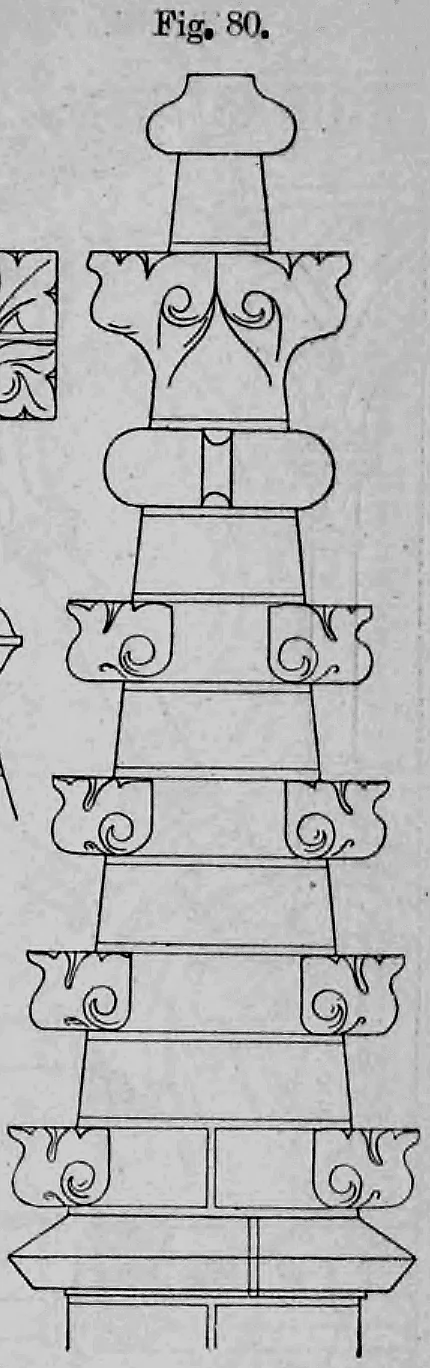

Fig. 80.: Aufrisszeichnung einer reich verzierten, abgestuften Pfeilerendigung aus Backstein-Formsteinen.

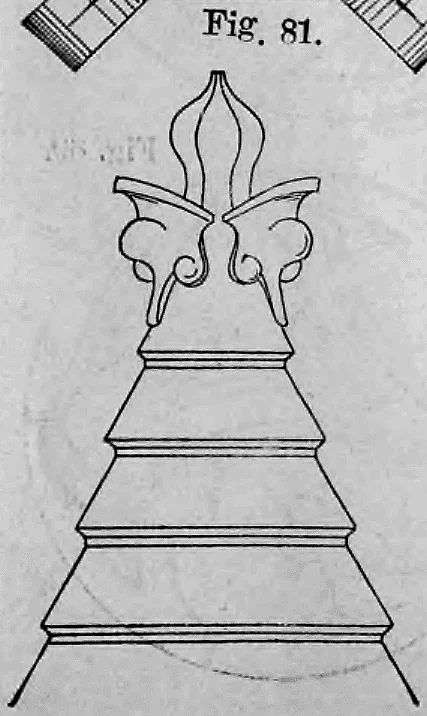

Fig. 81.: Eine schematische Zeichnung einer Giebelspitze mit abgestuftem Sockel und stilisierter floraler Endigung.

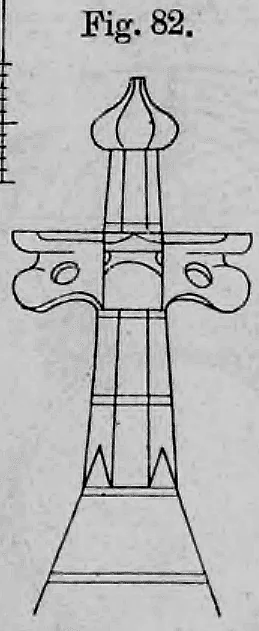

Fig. 82.: Strichzeichnung einer einfachen Pfeiler- oder Giebelendigung in Kreuzform.

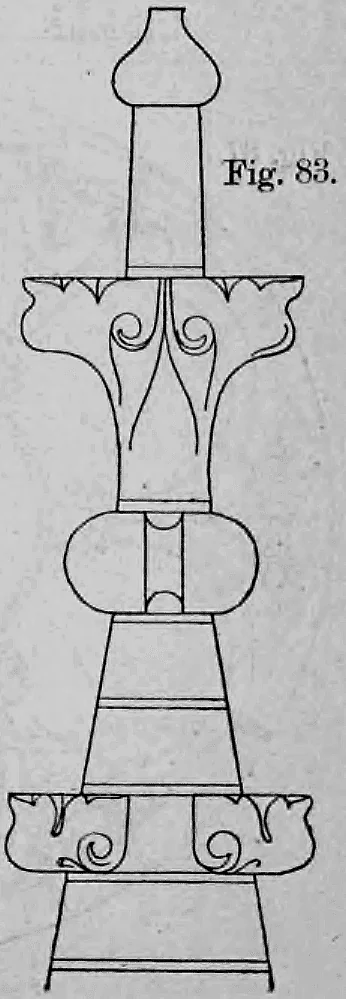

Fig. 83.: Strukturzeichnung einer historisierenden Giebel- oder Pfeilerendigung mit profiliertem Knauf (Fig. 83).

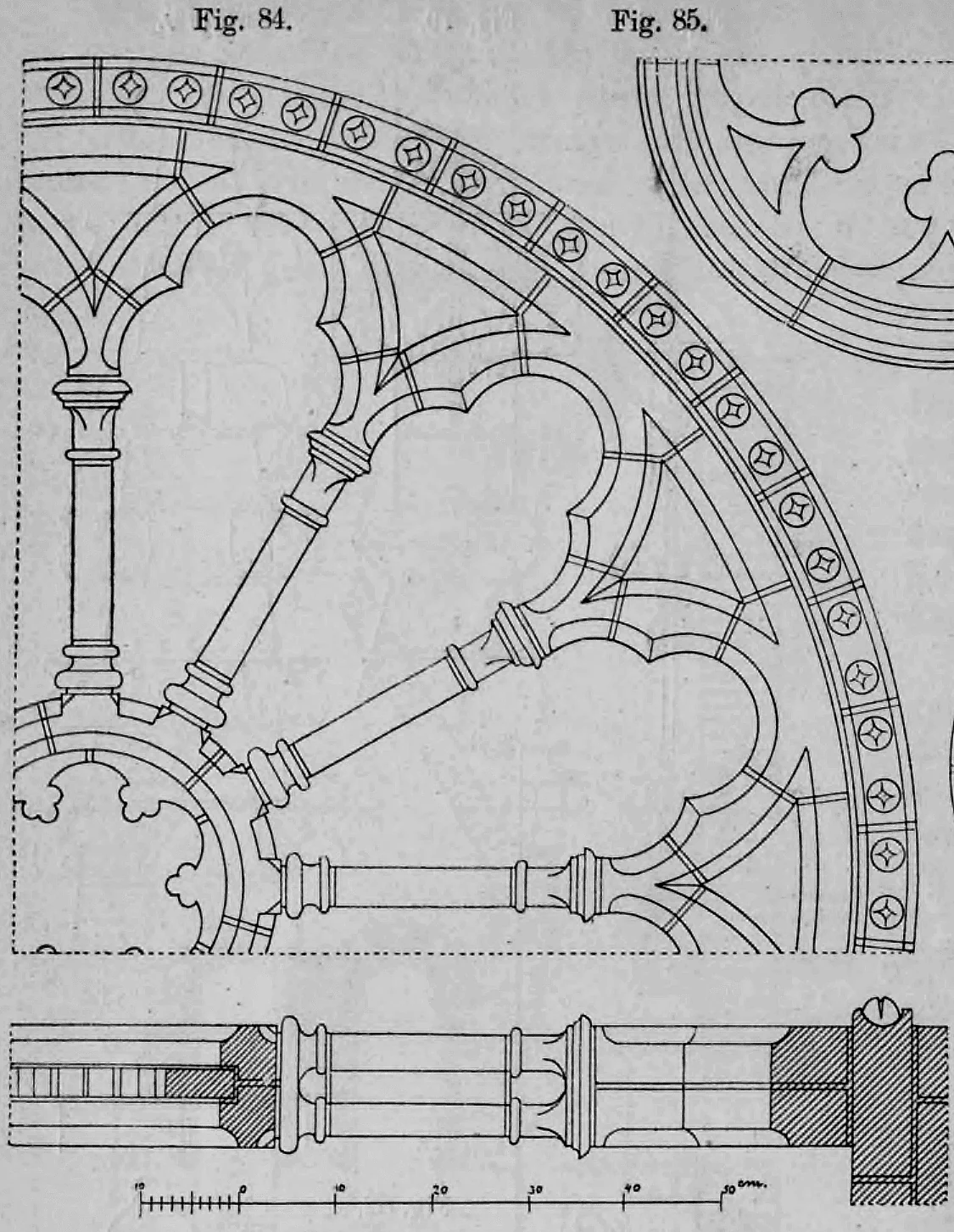

Fig. 84.: Technische Zeichnung eines gotischen Radfensters (Fig. 84) in Teilansicht und im Radialschnitt mit Maßstabsleiste.

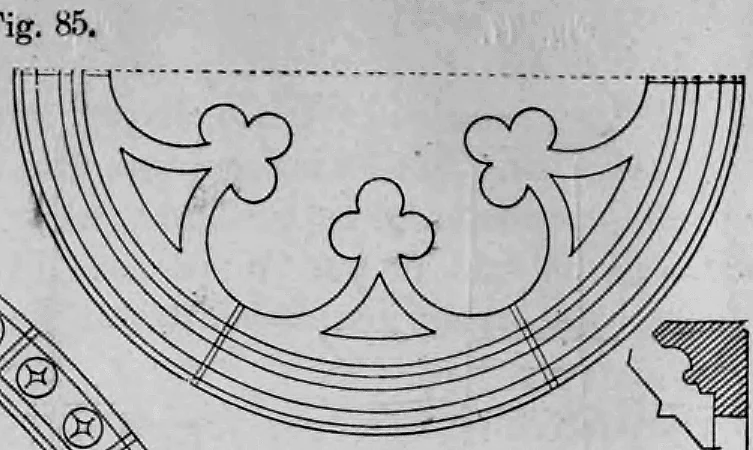

Fig. 85.: Schematische Zeichnung einer halben Rosette mit Dreipass-Maßwerk sowie zugehörigem Profilschnitt.

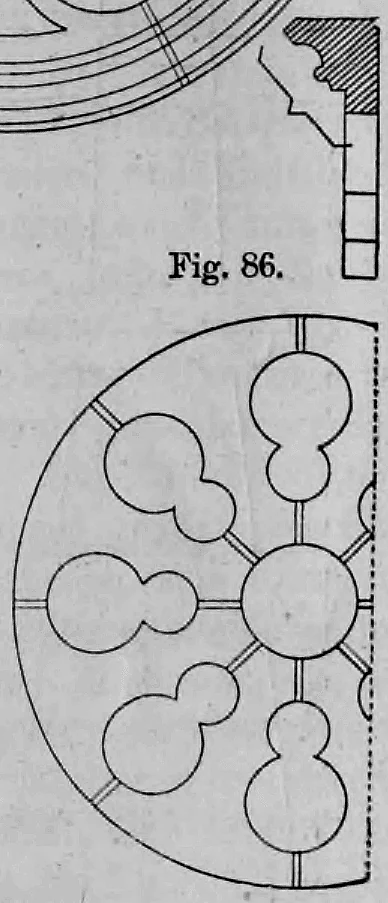

Fig. 86.: Eine technische Zeichnung (halbe Ansicht und Profil) einer kleinen Rosette mit kreisförmigen Pässen.

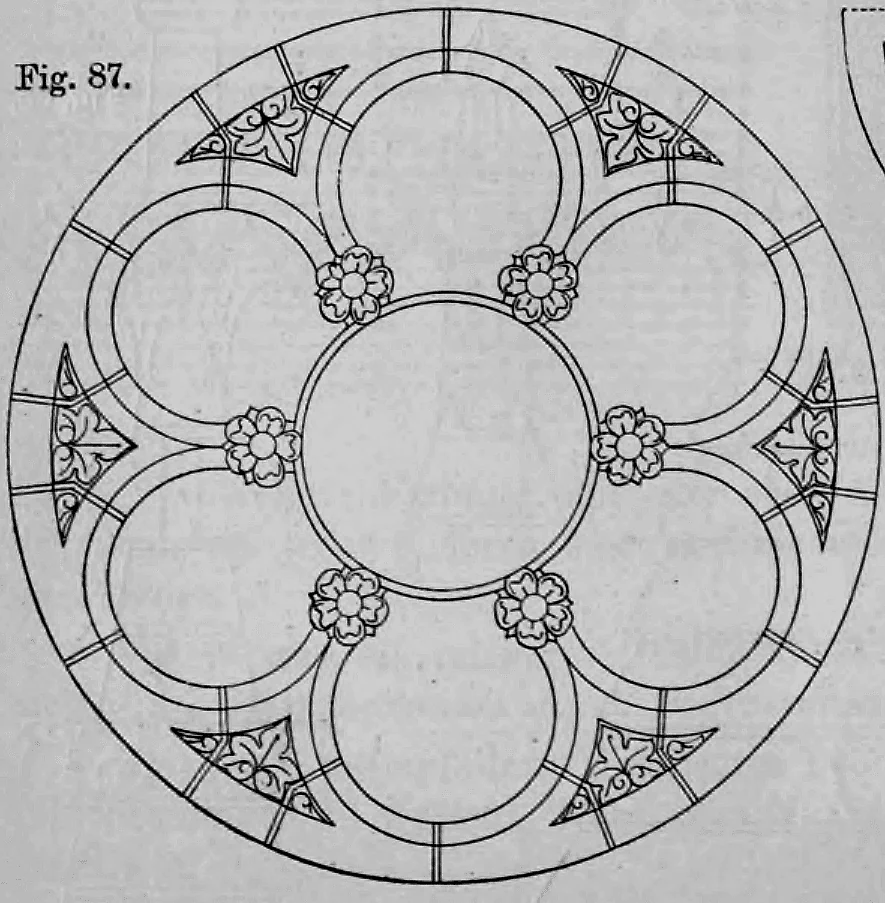

Fig. 87.: Konstruktionszeichnung eines runden Maßwerk-Radfensters mit sechs kreisförmigen Pässen und floralen Zierelementen.

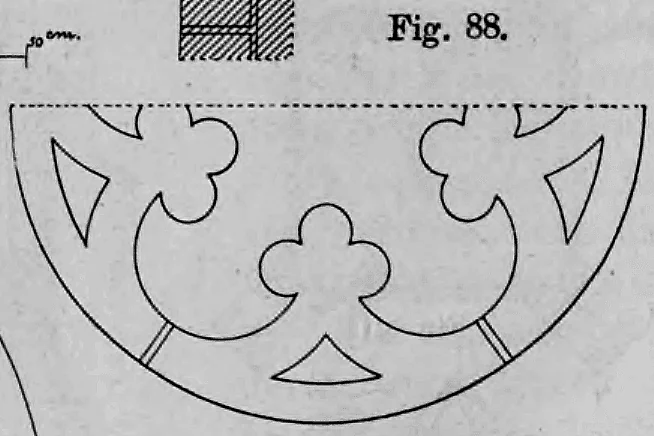

Fig. 88.: Grafische Darstellung einer halben Fensterrosette mit Dreipass-Maßwerk und einem zugehörigen Profilschnitt.

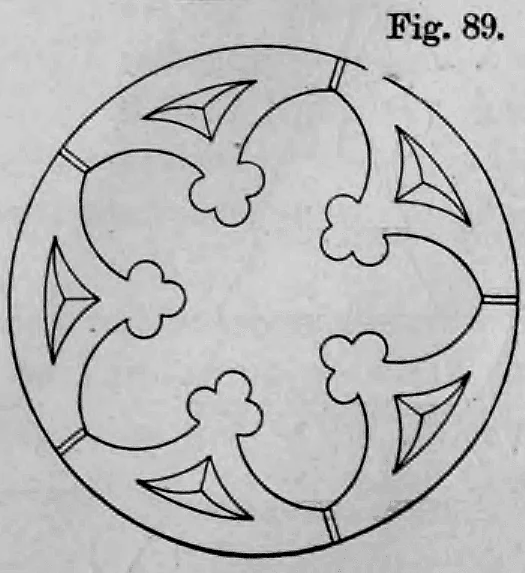

Fig. 89.: Strichzeichnung einer kleinen runden Fensterrosette mit maßwerkartiger Fünfpass-Verzierung.

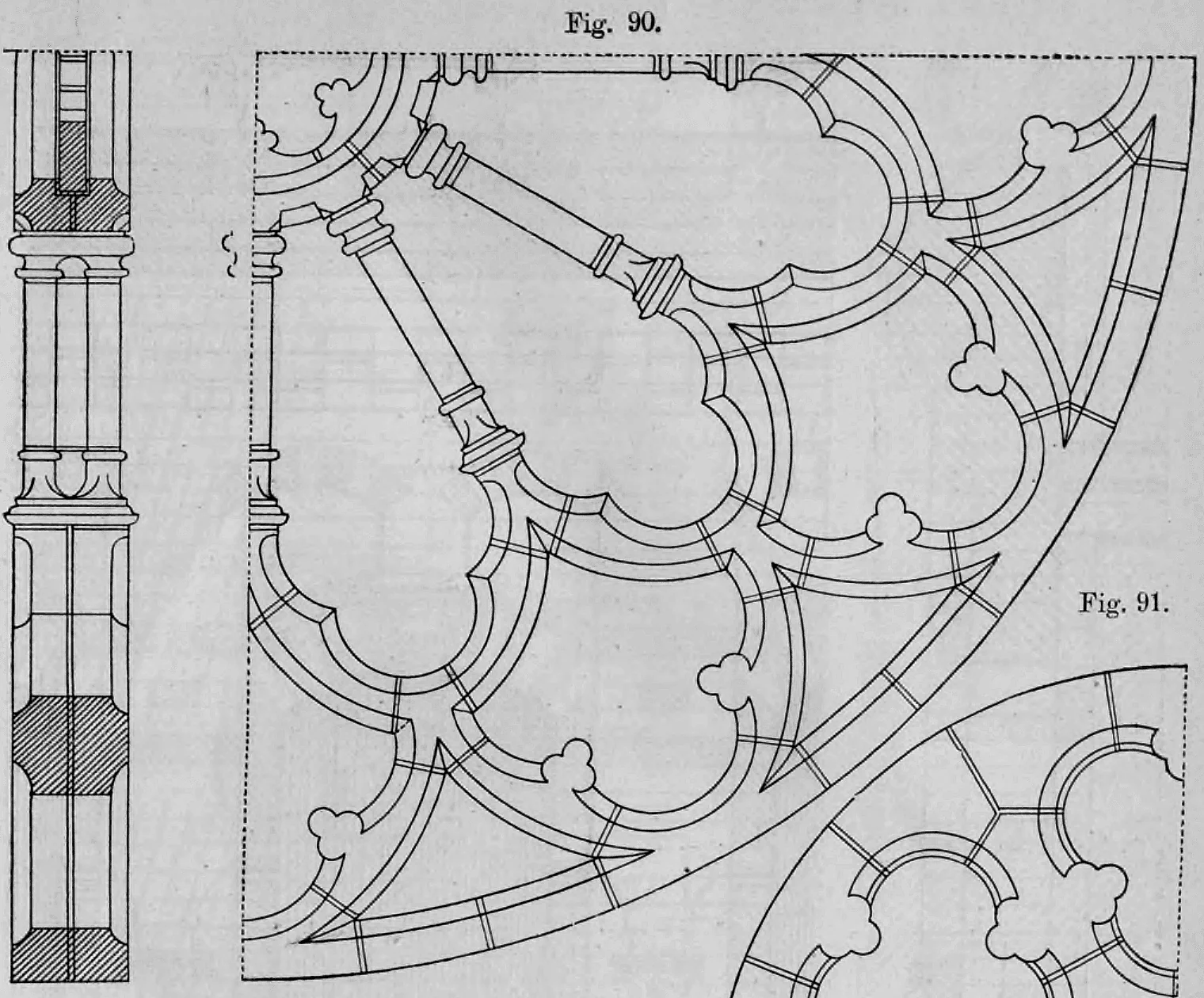

Fig. 90.: Die Abbildung zeigt einen Teilaufriss sowie ein vertikales Profil eines gotischen Maßwerk-Radfensters (Fig. 90).

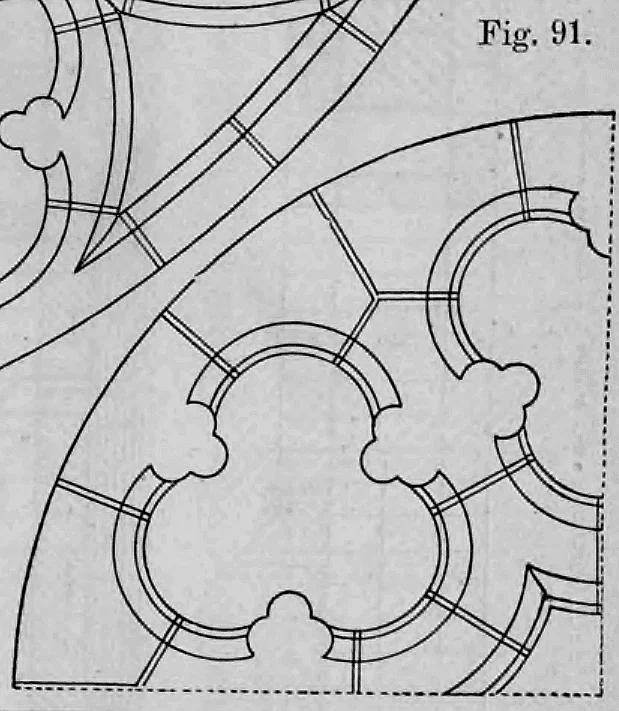

Fig. 91.: Detailzeichnung eines gotischen Maßwerks (Dreipass) mit Fugennetz für ein Rundfenster.

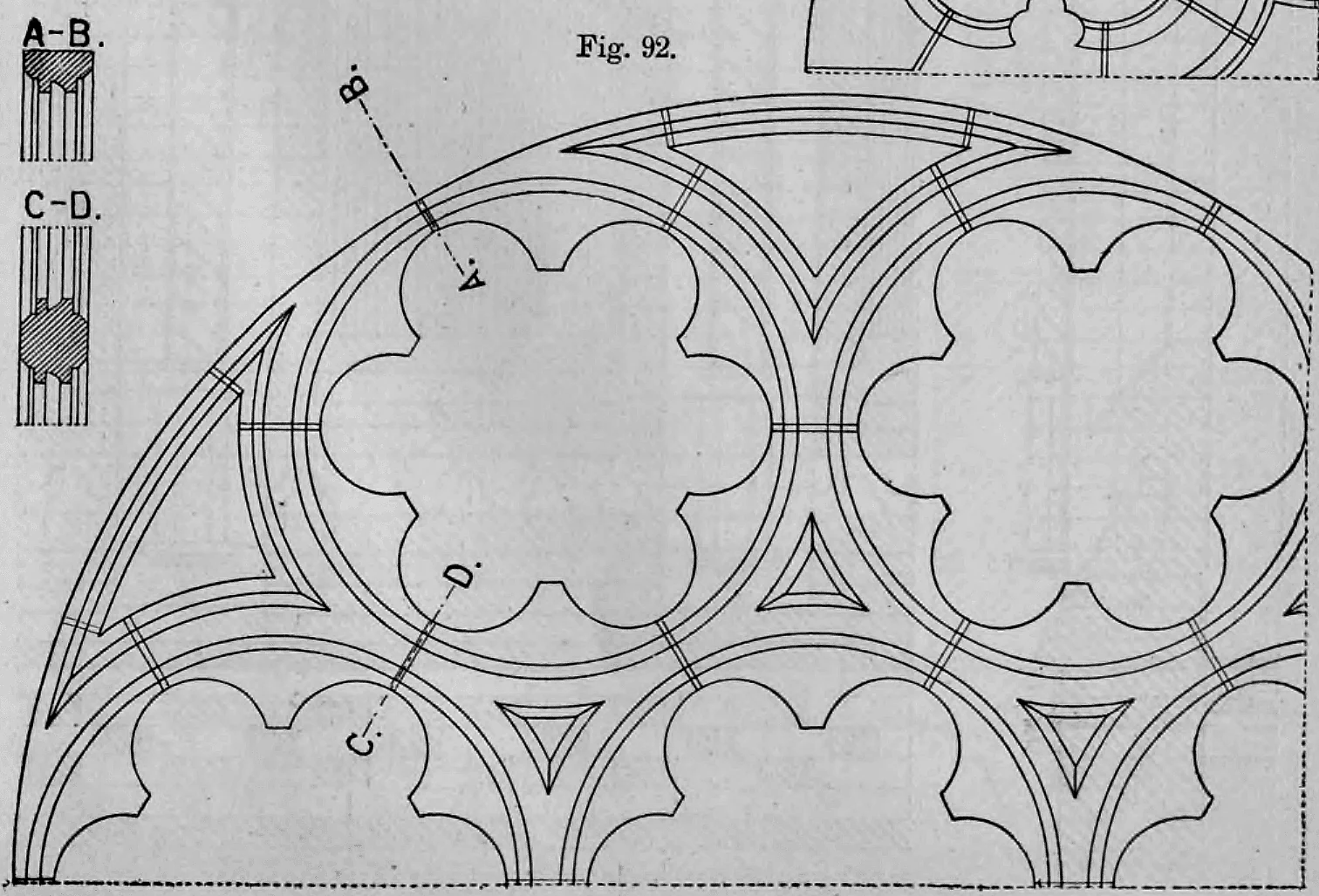

Fig. 92.: Darstellung eines gotischen Maßwerk-Radfensters mit Sechspass-Öffnungen sowie dazugehörigen Profilschnitten.

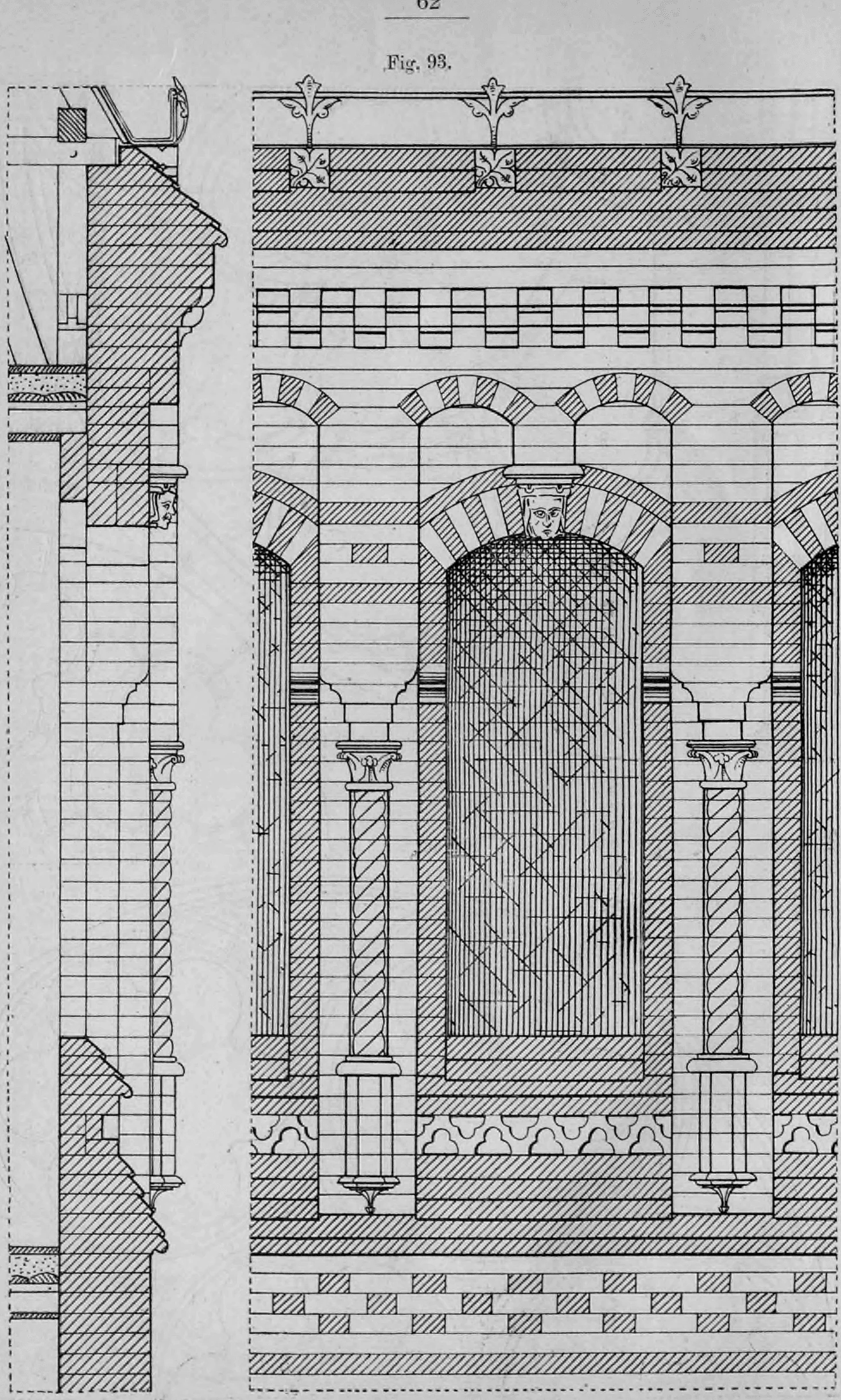

Fig. 93.: Architekturzeichnung eines Wandabschnitts im Backsteinbau mit Aufriss und Schnittdarstellung.

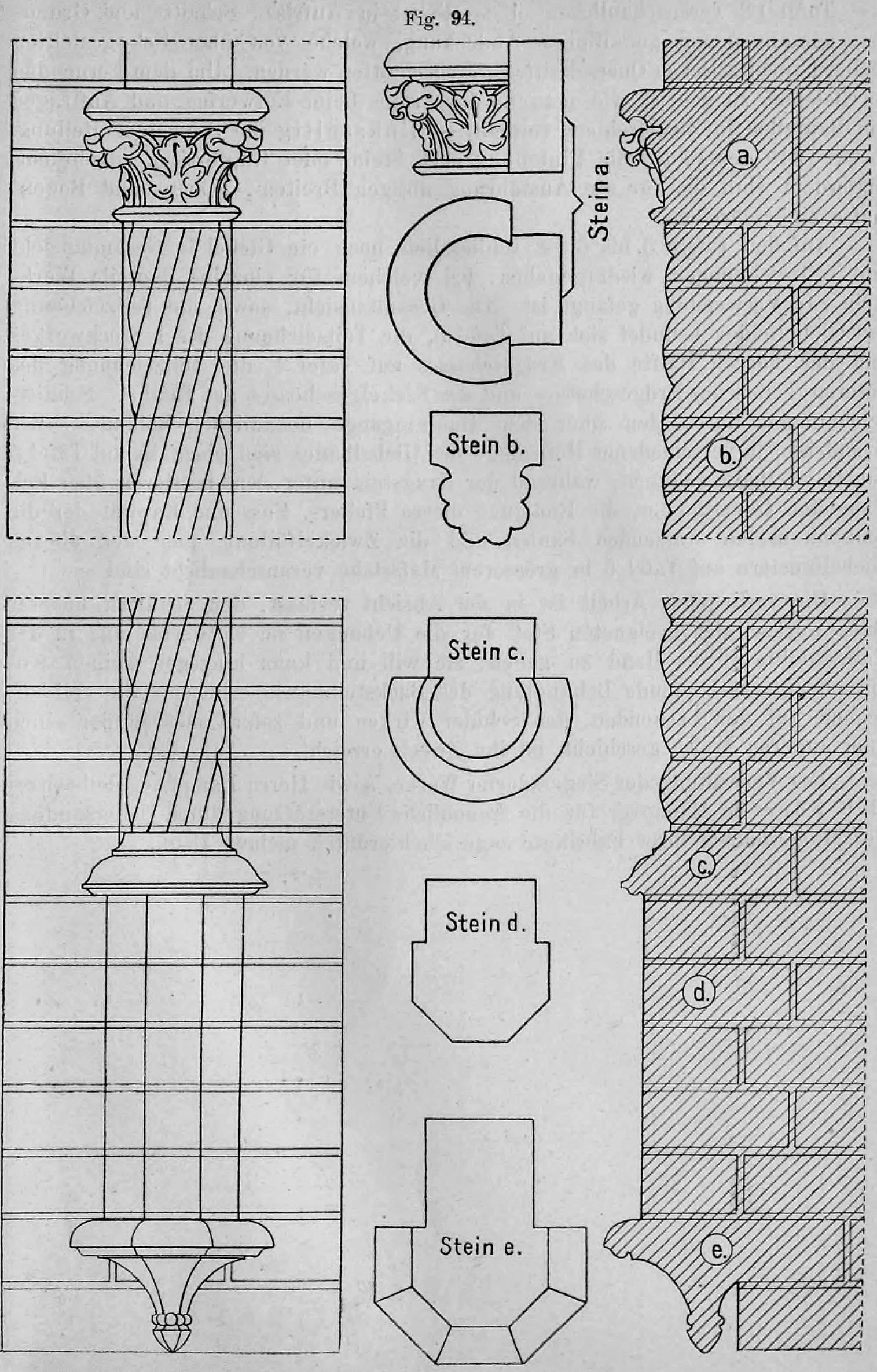

Fig. 94: Architekturzeichnung zur Konstruktion einer gewundenen Halbsäule mit Kapitell und Konsolfuß aus speziell geformten Backsteinen (Formsteinen).
