Abschnitt 23

Profilierung der Fensterlaibung

ca. 2 Min. · 34 Abbildungen · 0 Glossar

Für die Profilierung der Fensterlaibung finden namentlich die Schräge (Fase), die Hohlkehle, der Viertel- und Dreiviertelstab sowie in späterer Zeit auch der Birnstab Verwendung. Die Figuren bis sowie veranschaulichen eine Anzahl solcher Profile.

Die Figuren und zeigen die flachere und die steilere Abfasung, die kräftig unterschnittene Hohlkehle und die flacher gehaltene Hohlkehle. Der Mittelpunkt, aus dem Letztere konstruiert ist, liegt deutlich vor der Richtungslinie der Abfasung, während er bei genau auf dieser Richtungslinie liegt. stellt das Profil des zur Profilierung von gehörigen Mittelpfostens dar. weist dieselbe Profilierung der Laibung wie und auf, wobei jedoch durch eine aus der Mauerfläche ausgearbeitete flache Hohlkehle eine reichere Wirkung erzielt wird. Eine weitaus wirkungsvollere Profilierung entsteht durch die Verwendung des Rundstabes in Verbindung mit Hohlkehlen (vgl. und sowie und ).

In der spätgotischen Zeit weisen diese Glieder keine scharfe Trennung mehr auf; sie fließen ineinander über und verlieren dadurch deutlich an Konturenschärfe (vgl. , , , , und ).

zeigt das Birnstabprofil in Verbindung mit Hohlkehlen.

Die Endigungen der Laibungsprofile können auf vielfältigste Weise erfolgen. Die Figuren , , und zeigen solche Endigungen für die einfache Abfasung. Die Figuren , , , und stellen solche für eine Abfasung mit tief unterschnittener Hohlkehle dar. Bei erfolgt die Endigung sowohl an der Ansichtsfläche wie auch in der Laibungsfläche in schrägen Linien. Bei ist eine solche schräge Linie nur in der Laibungsfläche vorhanden, während die Endigung an der Ansichtsfläche in waagerechter Linie verläuft. zeigt sowohl an der Ansichtsfläche als auch in der Laibungsfläche einen waagerechten Abschluss, und bei geschieht der Abschluss in geschwungener Linie. Die in den Figuren und dargestellte Endigung entspricht derjenigen in , und die durch die Figuren bis dargestellte Endigung ist analog zu der in gezeigten entstanden.

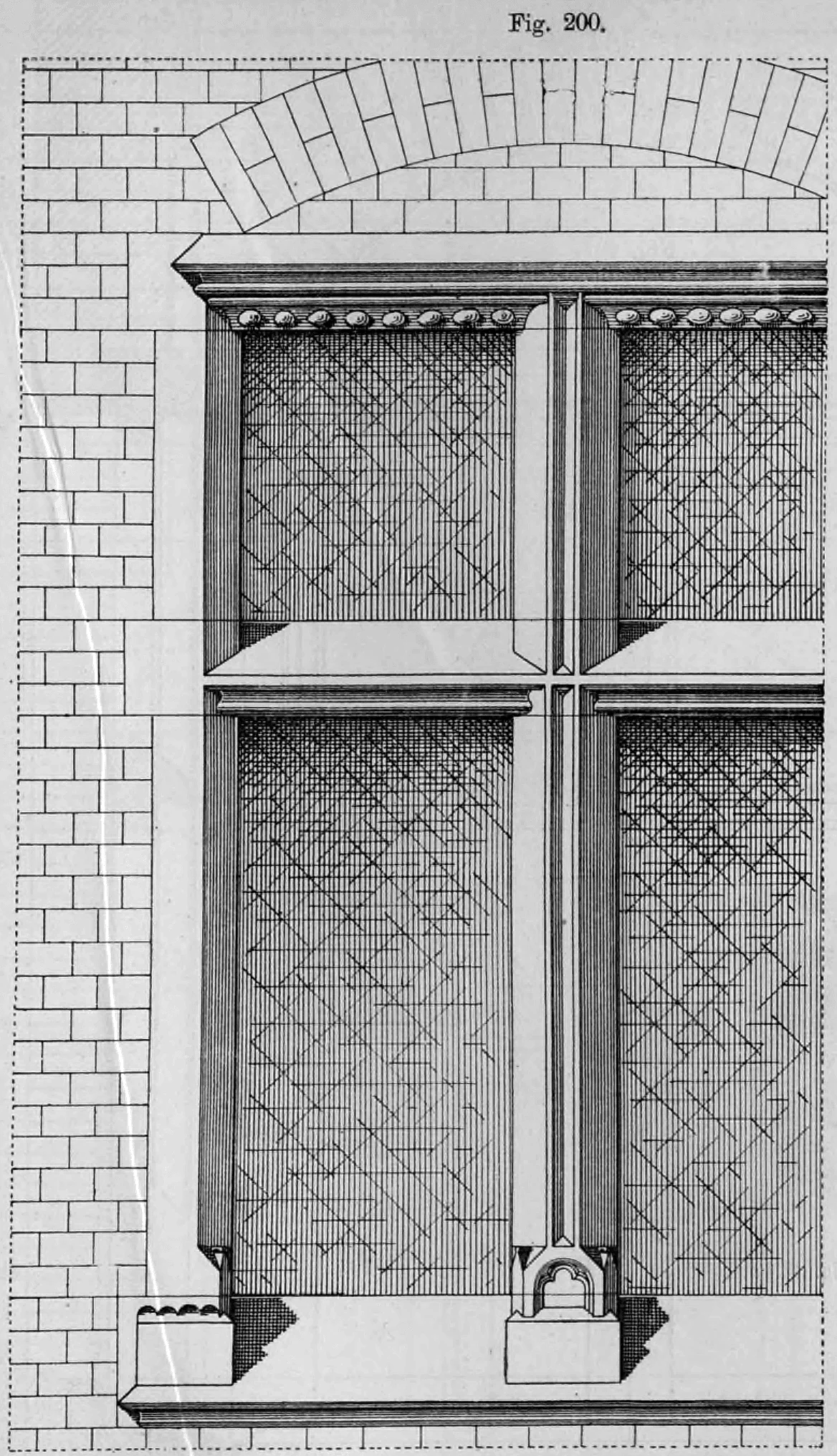

Fig. 200: Architekturzeichnung der Ansicht eines mittelalterlichen Werksteinfensters mit geradem Sturz, profiliertem Mittelpfosten und Steinkämpfer.

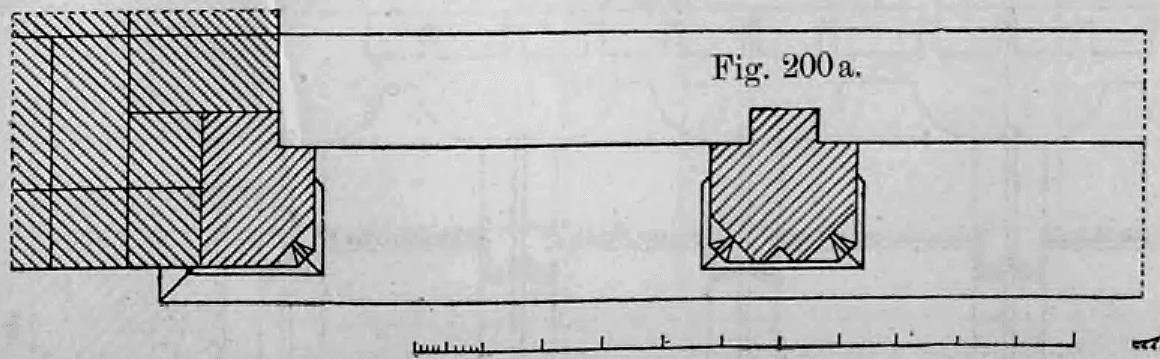

Fig. 200 a.: Technischer Querschnitt (Grundriss) eines Fenstergewändes mit Mittelpfosten.

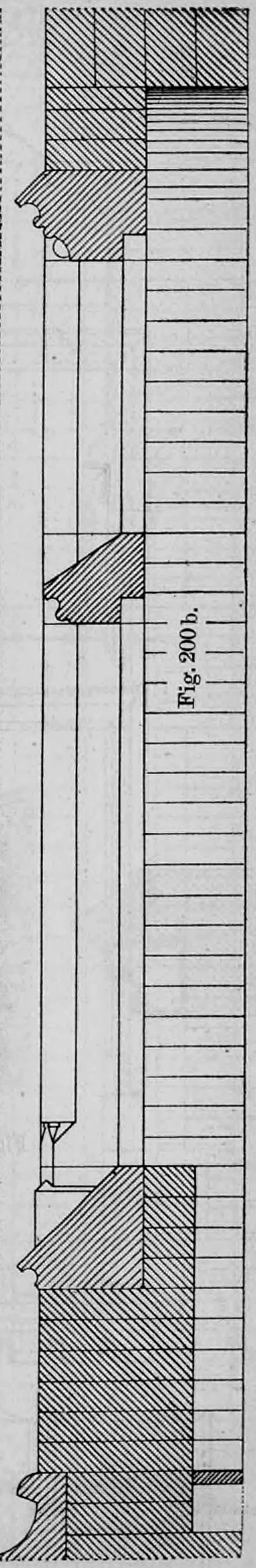

Fig. 200 b.: Technischer Höhenschnitt (Vertikalschnitt) durch ein mittelalterliches Werksteinfenster mit geradem Sturz und Steinkämpfer.

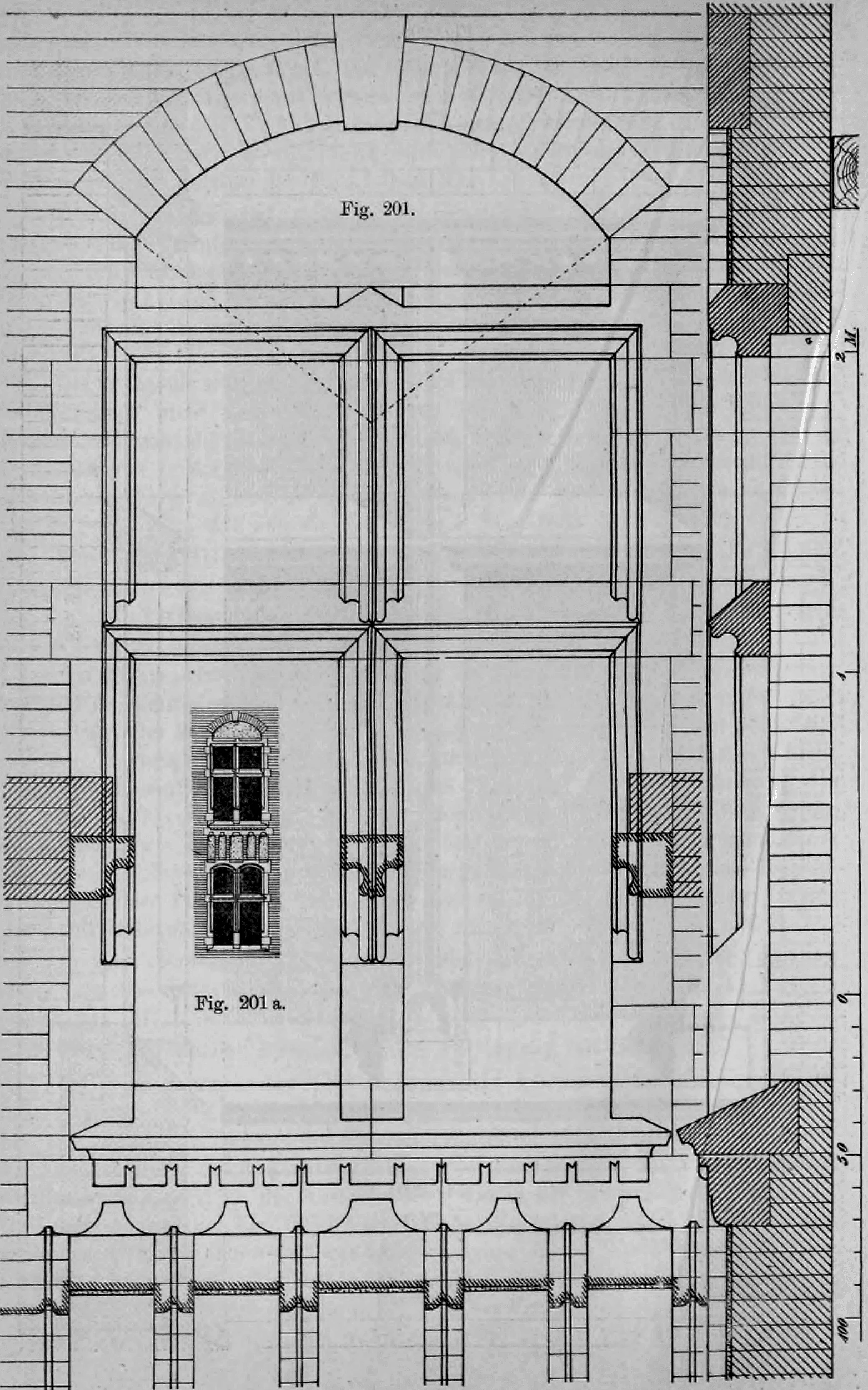

Fig. 201: Bemaßte Werkstein-Konstruktionszeichnung eines spätgotischen oder renaissancezeitlichen Kreuzstockfensters mit Entlastungsbogen und Konsolgesims.

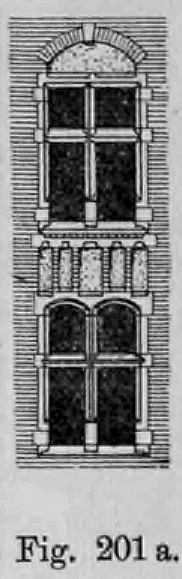

Fig. 201 a.: Architektonische Aufrisszeichnung einer zweigeschossigen Fenstergruppe mit einem gekuppelten Rundbogenfenster im Erdgeschoss und einem Kreuzfenster mit Entlastungsbogen im Obergeschoss.

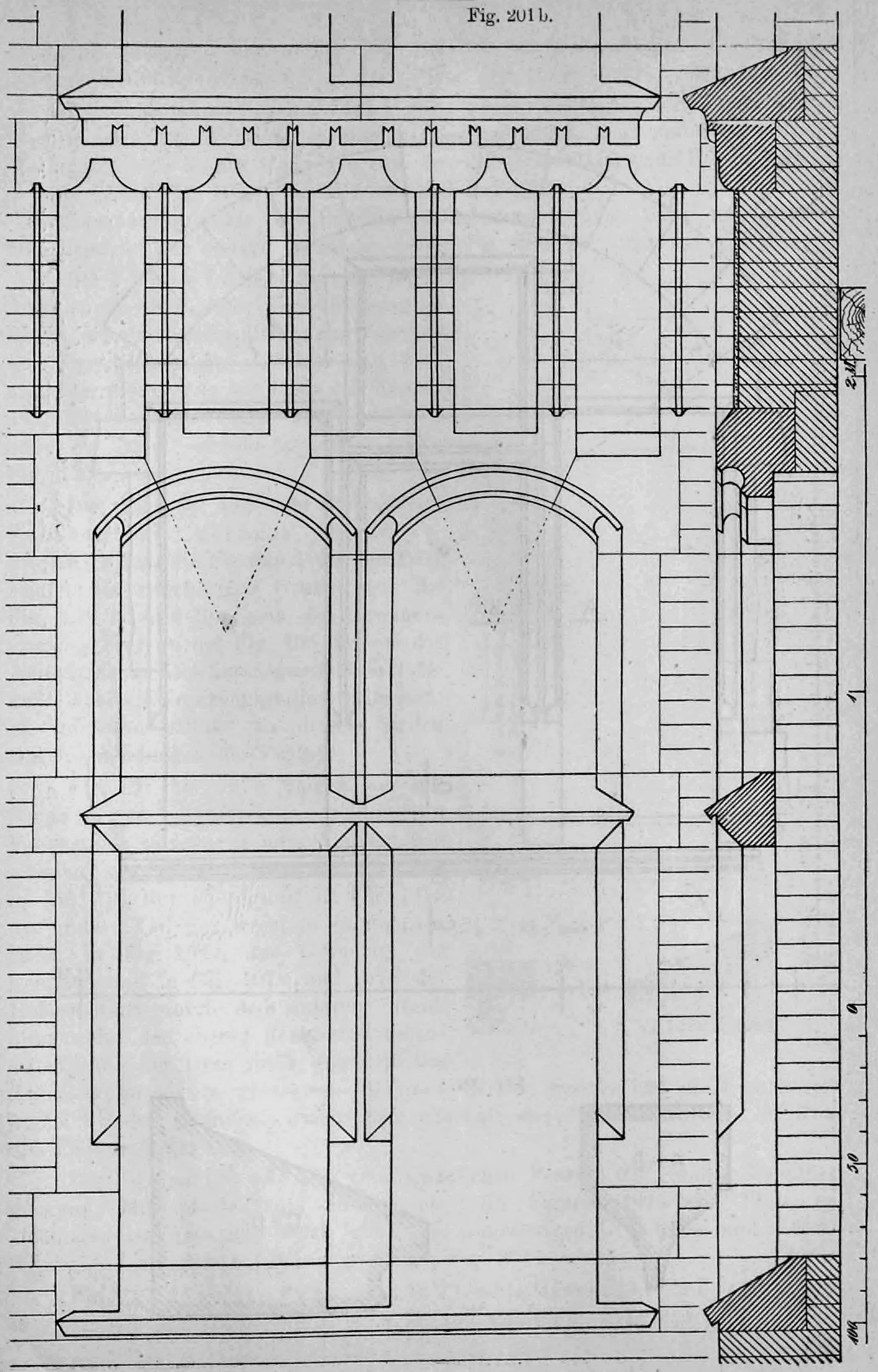

Fig. 201 b.: Technische Zeichnung (Aufriss und Profilschnitt) eines zweigeteilten mittelalterlichen Werksteinfensters mit Vorhangbögen.

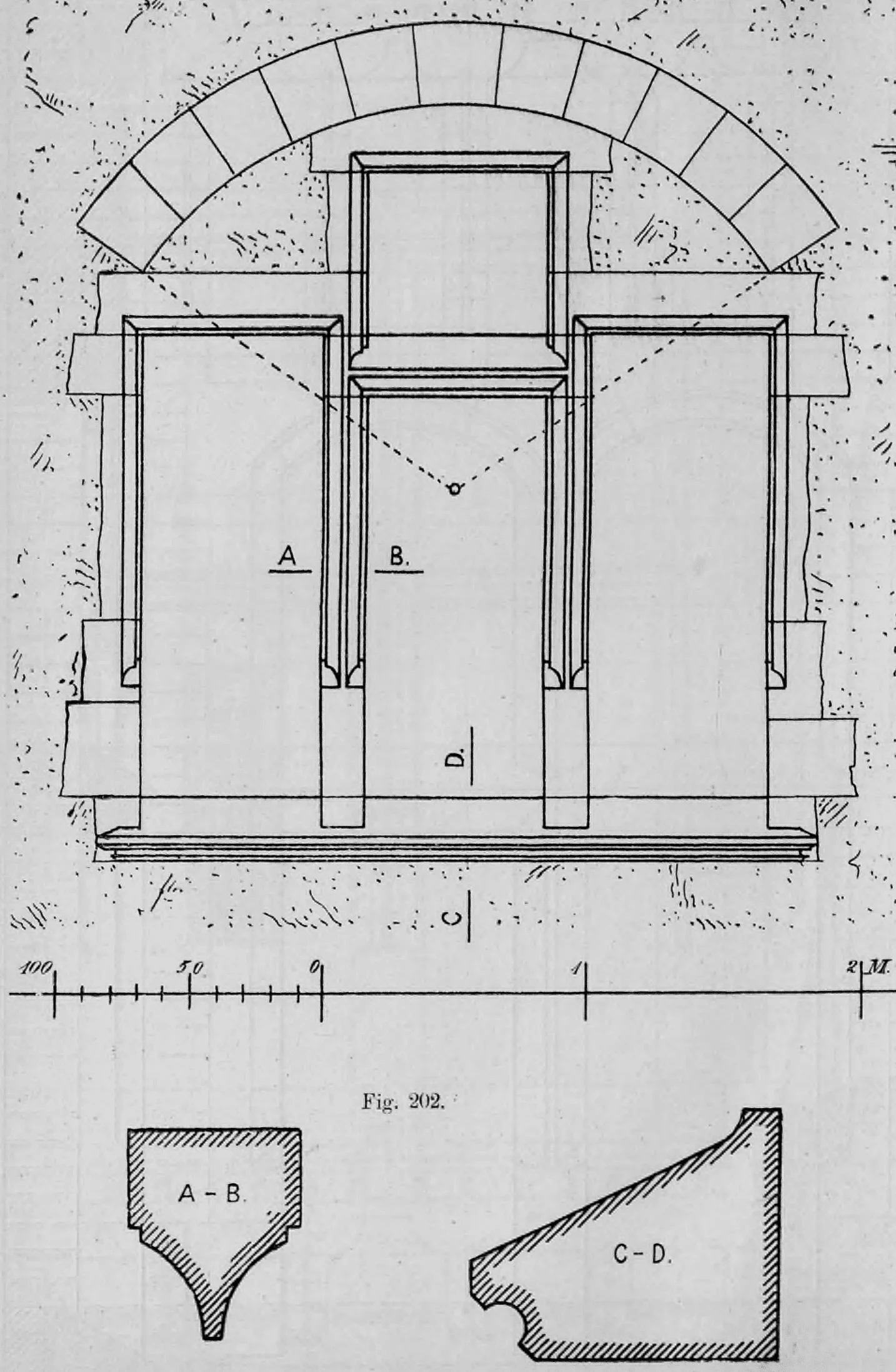

Fig. 202: Bemaßte Werksteinzeichnung eines dreiteiligen Fensters mit Profilschnitten für Pfosten und Sohlbank.
