Fig. 212

Isometrische Darstellung eines Wellblechprofils zur Veranschaulichung der Wellenform im Metallbau.

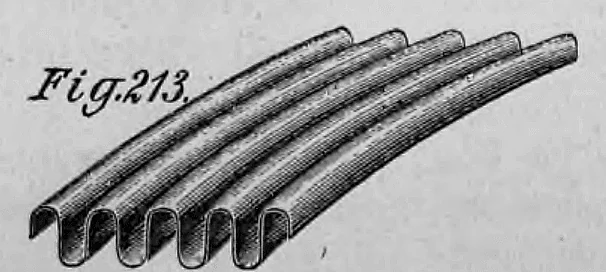

Fig. 213

Perspektivische Darstellung eines Rinnenblechs mit wellenartigem Profil (Fig. 213).

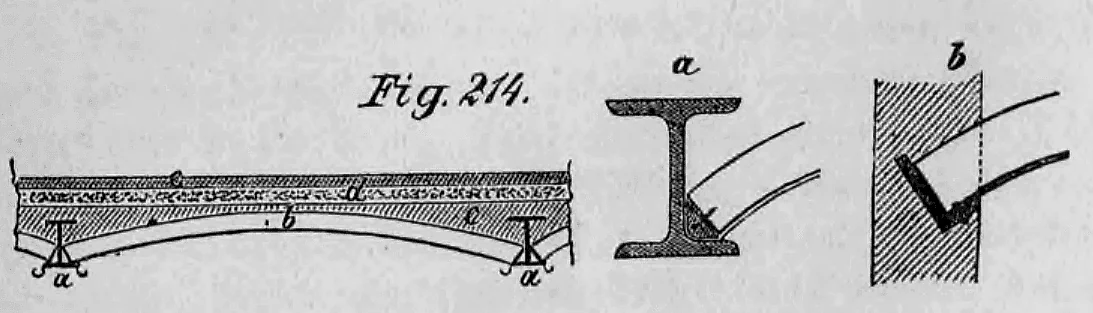

Fig. 214

Querschnitt und Auflagerdetails einer Decke aus bombiertem Trägerwellblech.

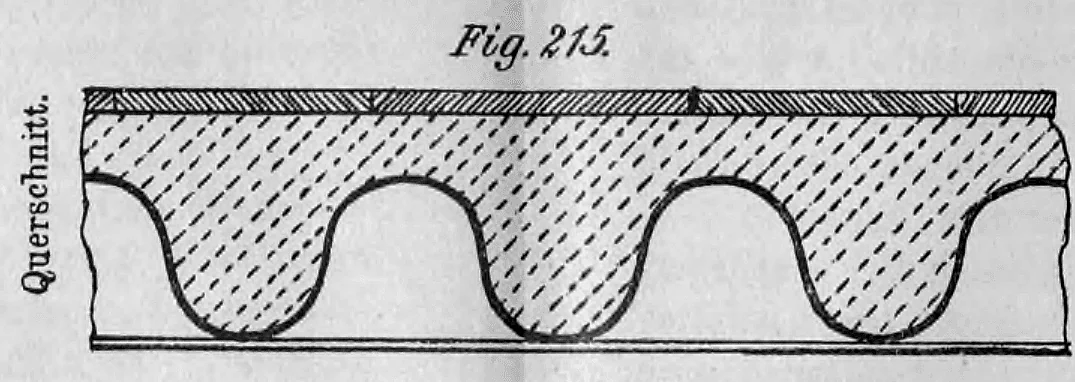

Fig. 215

Querschnitt einer Korridordecke aus Trägerwellblech mit Auffüllung und Plattenbelag.

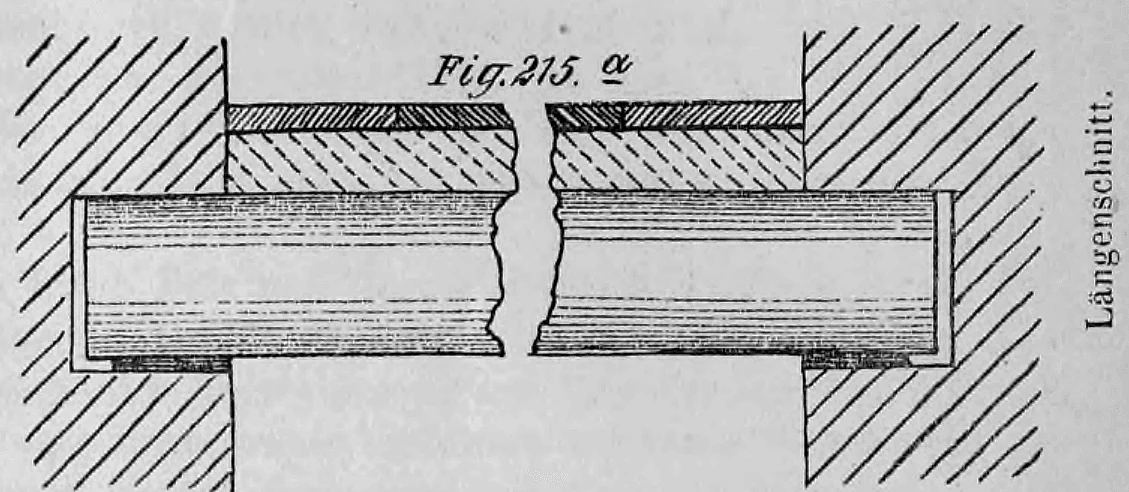

Fig. 215a

Längsschnitt einer Korridordecke aus Trägerwellblech (Fig. 215a).

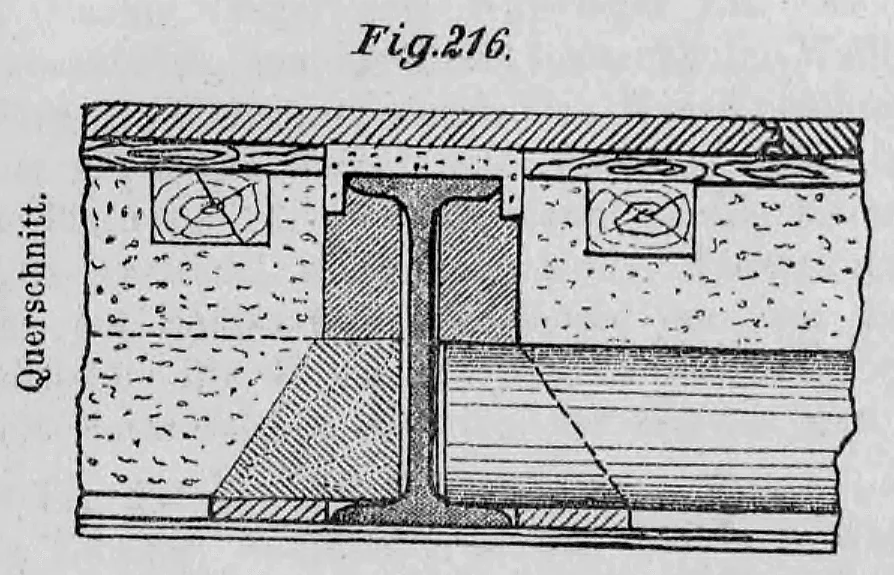

Fig. 216

Querschnitt einer Zwischendecke aus Trägerwellblech mit Holzfußboden auf einem I-Träger.

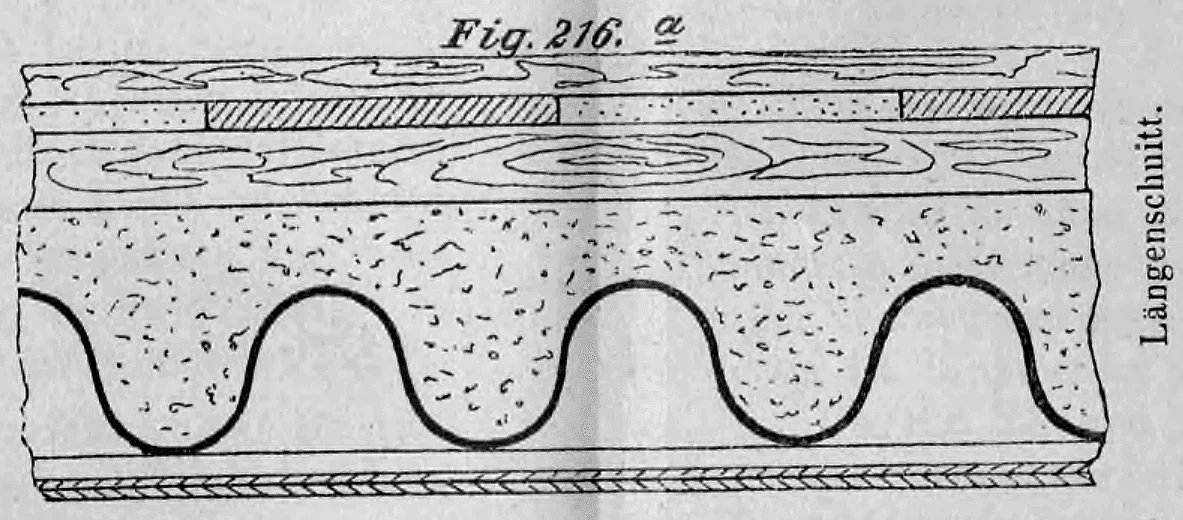

Fig. 216a

Längsschnitt einer Zwischendecke aus Trägerwellblech mit Holzfußboden (Fig. 216a).

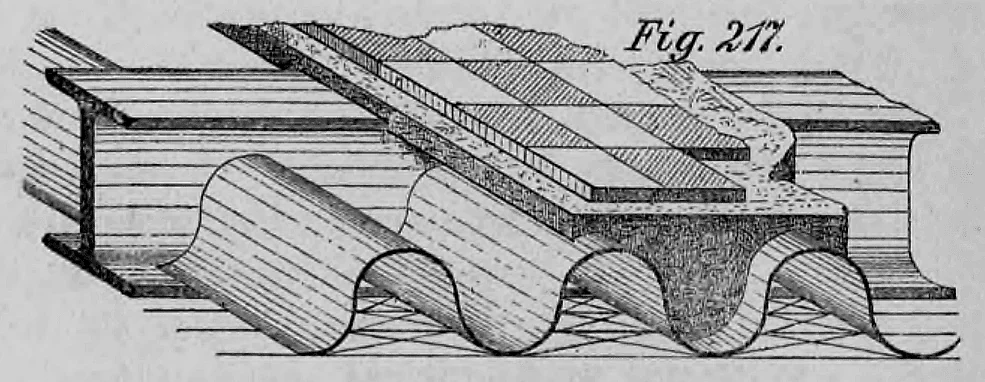

Fig. 217

Konstruktionszeichnung (Isometrie) einer Zwischendecke aus Trägerwellblech und I-Trägern mit massivem Plattenbelag.

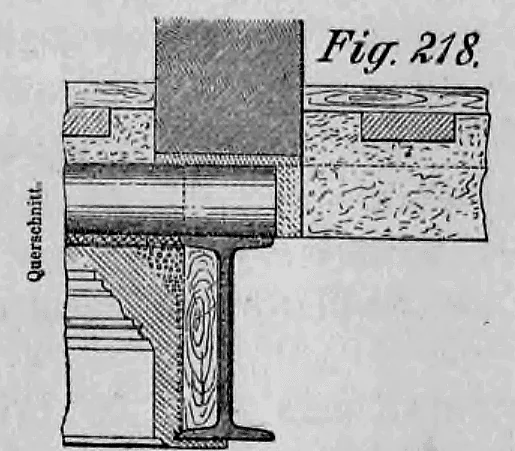

Fig. 218

Querschnitt einer Zimmerdecke aus Trägerwellblech, das auf dem oberen Flansch eines I-Trägers aufliegt.

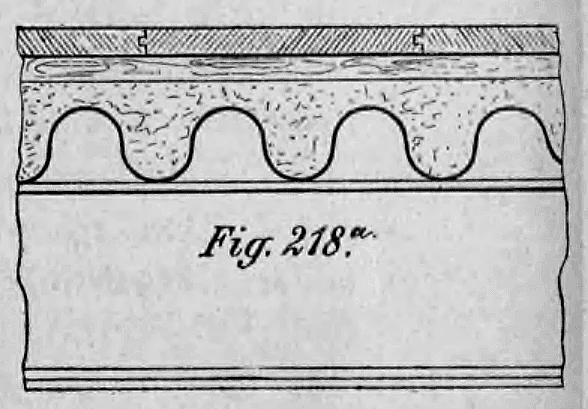

Fig. 218a

Querschnitt einer Zimmerdecke mit Trägerwellblech (Fig. 218a).

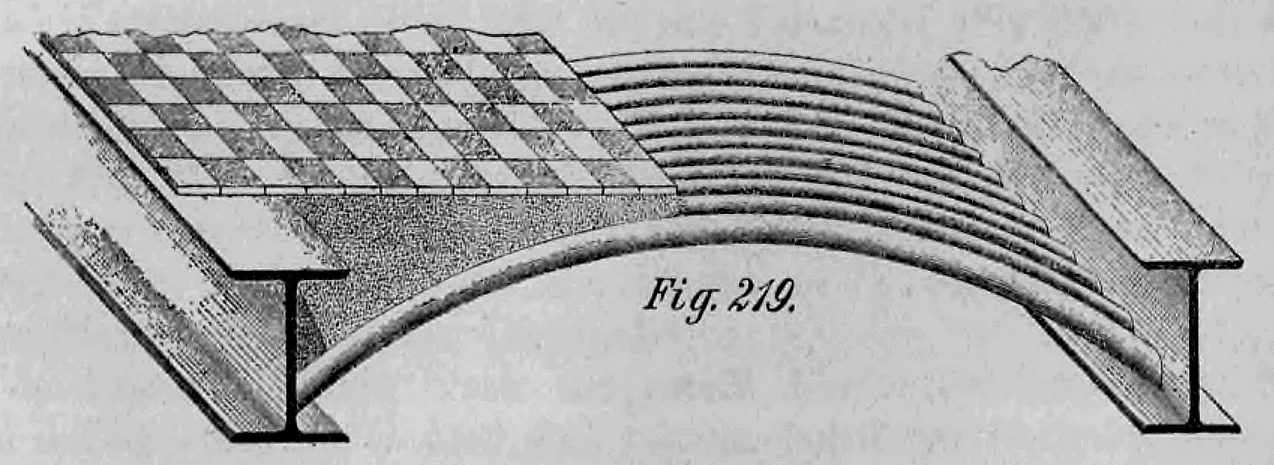

Fig. 219

Schnittzeichnung einer Zwischendecke aus bombiertem (gewölbtem) Trägerwellblech zwischen I-Trägern (Fig. 219).

Fig. Facettenziegel. 220

Technische Zeichnung einer Dachdeckung mit gusseisernen Facettenziegeln.

Fig. 221. Falzziegel

Historische Darstellung einer Dachdeckung mit gusseisernen Falzziegeln (Fig. 221).

Fig. 222

Technische Zeichnung einer Hilgers'schen Dachpfanne aus verzinktem Eisen mit Maßangaben (Figur 222).

Fig. 223

Technische Zeichnung einer Hilgers'schen Dachpfanne aus verzinktem Eisen im Aufriss und Längsschnitt mit Maßangaben.

Fig. 224

Technische Zeichnung einer Metalldachdeckung (Leistensystem) auf Holzkonstruktion mit Befestigungsdetails.

Fig. 225

Technische Detailzeichnung (Fig. 225) einer Wellblechbefestigung auf einer Holzpfette mittels eines speziellen Hakenbolzens.

Fig. 226

Eine historische Darstellung (Fig. 226) von profilierten Holz-Putzträgerlatten (Pliesterlatten) auf einer Trägerkonstruktion.

Fig. 227

Technische Zeichnung (Figur 227) eines profilierten Abdeck- oder Dachblechs mit Rautenverzierung und Befestigungsschlitzen.

Fig. 228

Technische Zeichnung (Fig. 228) einer Wand- oder Dachverkleidung aus geprägtem Zierblech mit Rautenmuster.

Fig. 229

Detailzeichnung eines Drahtgewebes (Putzträgers) mit U-förmig gebogenen, vertikalen Drähten, die um horizontale Drahtpaare geschlungen sind.

Fig. 230

Schematische Darstellung eines regelmäßigen, rautenförmigen Streckmetallgitters (Fig. 230).

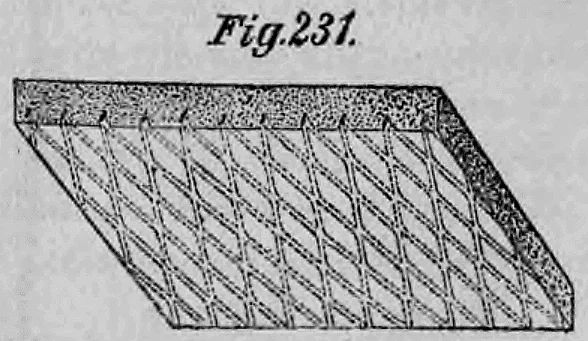

Fig. 231

Historische Darstellung eines Streckmetalls zur Verwendung im Bauwesen (Figur 231).

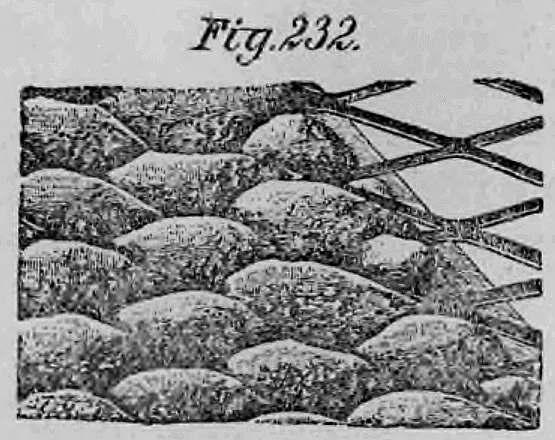

Fig. 232

Historische Darstellung von Streckmetall (Fig. 232) zur Verwendung als Putzträger oder Bewehrung.

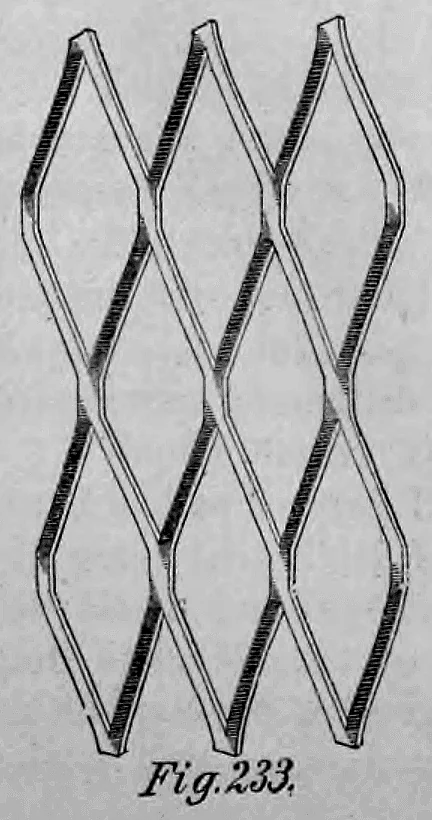

Fig. 233

Historische Darstellung von Streckmetall mit rautenförmiger Gitterstruktur (Fig. 233).

Fig. 234

Grafische Darstellung einer Variante von Streckmetall (Fig. 234).

Fig. 235

Historische Darstellung eines Spiraleisens für Betondecken nach Patent Nr. 74313.
